面向有 UE 渲染基础的中高级程序。全文以某上线过移动端的大型 FPS 里落地的一套运行时武器合批系统为参考实现，讲清它的整体流程、关键技术选型、以及实现层面的开发细节——怎么把一把由十几个部件拼出来的模块化武器，在运行时收敛成尽可能少的 draw call。
引子：一把枪为什么会画十几次
现代 FPS 的武器几乎都是模块化的：一把步枪是枪管、上/下护木、机匣、枪托、弹匣、握把、瞄具……十几个独立的 SkeletalMesh 部件，各自挂在武器骨架的不同插槽上，玩家换配件就是换其中某个部件。这套结构对 gameplay 和美术工作流都很友好，但对渲染很不友好：
- 组件维度：每个部件是一个独立的
SkeletalMeshComponent，各自参与骨骼姿态计算、各自提交渲染。十几个组件意味着十几份组件级开销。 - 材质维度：每个部件带自己的材质，每个材质是一个 Draw Call（以下统一写作 draw call）。一把枪十几个材质槽，就是十几次 draw call；屏幕上再站四五个队友，各持一把,光武器就能吃掉上百个 draw call。
移动端和低端 PC 对 draw call 数量极其敏感，这就是合批（batching）要解决的问题。而运行时武器合批不是一件事，是两层叠加的一套系统：
- 网格合并（mesh merge）：把 N 个部件的
SkeletalMesh合成单一一个合并网格资产 + 单一一个组件。收益是组件数、骨骼更新、以及一部分 draw call 的下降。 - 贴图图集（texture atlas）：在网格合并之上，把 N 套贴图烘进一张图集，让合并网格的 N 个材质槽塌成 1 个。（下文说的”1 次 draw call”，都指主渲染路径下材质槽收敛为单一提交；shadow / depth / velocity 等 pass 各自另算。）
两层是叠加关系，跑在同一条构建流水线上，但各自独立可回退：图集合不了，不影响网格照样合。稳定的合批系统追求的不是 100% 成功率，而是在任意资源组合下都保住一部分收益——这条”失败优雅退化”的原则贯穿全文，也是它比”怎么调 MeshMerge API”更值得讲的地方。本文就沿着”请求一把武器合批 → 系统怎么一步步把它构建出来”这条主线，把每一层的流程、选型和实现细节讲透。
在进入正文前先划一条边界：这里讨论的是运行时动态武器/装备系统——武器要骨骼驱动、配件自由组合、材质随皮肤变化，所以 Nanite、静态实例化（ISM/HISM）、GPU Scene 这些面向静态网格的方案并不能替代这一层；Runtime Virtual Texture 解决的是超大世界的纹理虚拟化，也不解决”材质槽与 draw call 收敛”这个问题域。本文的落点始终是 SkeletalMesh 的网格合并与材质收敛。
一、整体架构与流程：请求、调度、构建状态机
先建立全局视图。整套系统在职责上分三段：
上层武器逻辑 合批子系统 构建状态机(WeaponModule) ──请求──► (MeshMergeSubsystem) ──驱动──► (MergeJob) 「这把枪要合批」 优先级队列 / hash 缓存 / 分帧 Init→Load→Build→完成
1.1 请求侧：一把武器怎么进入合批
上层武器逻辑在装配好一把模块化武器后，向合批子系统提交一次异步合批请求（RequestAsyncMerge），请求里带上：这把武器的部件 SkeletalMesh 列表、每个部件的材质覆盖信息、目标图集尺寸、以及一个关键的意图标志 bWantMergeTexture（这一趟到底要不要合图集，还是只合网格）。

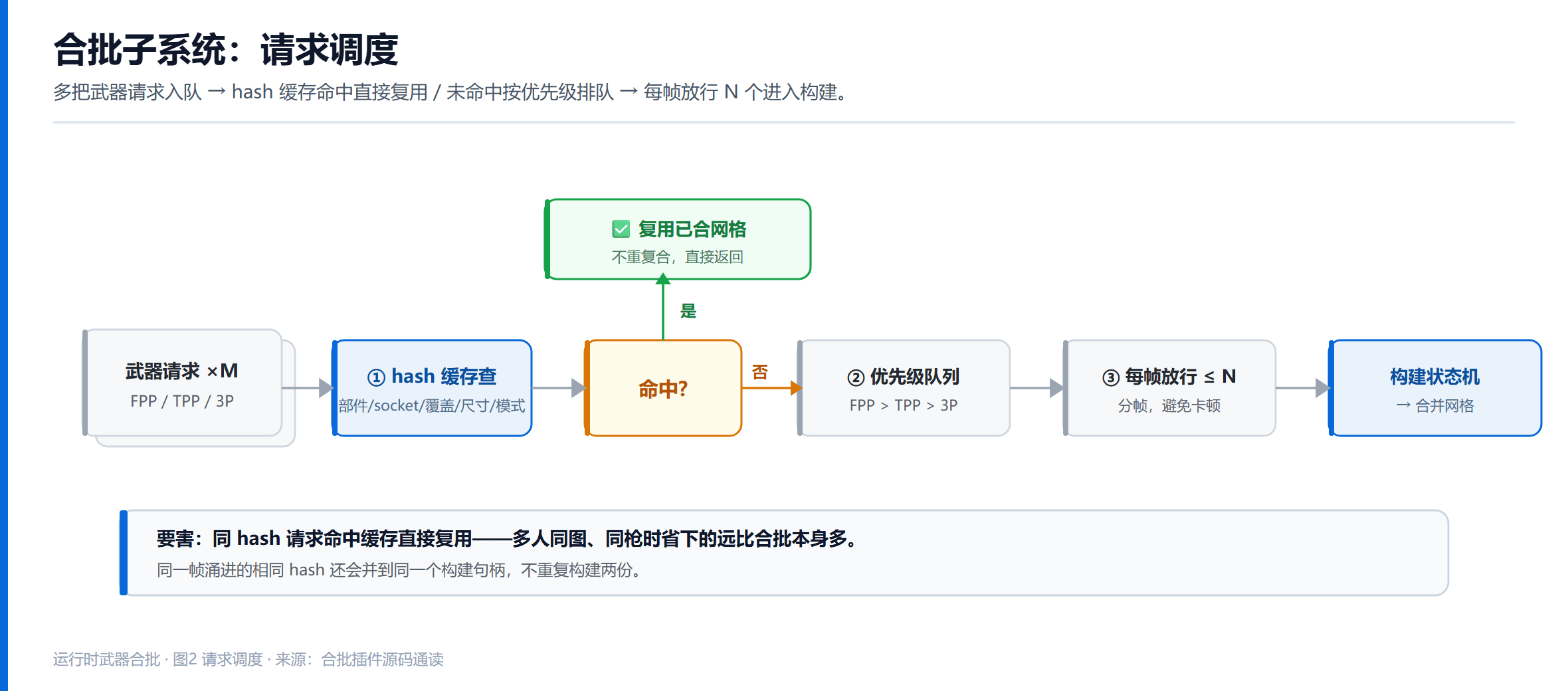

子系统在这里做三件很重要的事，这也是为什么合批必须走”子系统 + 异步”而不是每把枪自己合：
- hash 缓存与去重：同样配置的武器会算出同一个 mesh hash——hash 覆盖部件 mesh 列表、socket 配置、材质覆盖、图集尺寸档、合并模式这几项。子系统按 hash 缓存已构建好的合并网格，相同配置的武器直接复用，不重复合；多人同图、多个玩家用同一把枪时，这条省下的开销远比合批本身大。同一帧涌进来的相同 hash 请求，还会合并到同一个构建句柄上，避免同时构建两份。（换皮肤 = 材质覆盖变了 → hash 不同 → 走一次新的合并，不会串用旧图集。）缓存不能只进不出：实际项目里得配合资源生命周期管理——引用计数、LRU 淘汰、或场景卸载时清理，否则合并资源的缓存会无限增长。
- 优先级队列：自己手里的武器（一人称）优先级最高，队友的、远处的依次降低。
- 分帧处理：图集绘制会占 GPU/主线程时间，子系统用一个每帧上限（
WeaponMerge.MaxAtlasPerFrame）把构建摊到多帧，避免一次涌入十几把枪造成卡顿。
1.2 构建侧：一个状态机对象
每一次真正的构建，由一个构建对象（这里叫 MergeJob）承载，它内部是一个状态机，每帧 Tick 推进一个状态，状态之间用 SetState(new 下一状态) 切换，SetState(nullptr) 表示整个构建结束。状态流是：
Init ──► LoadSkeletalMesh ──► [LoadOverrideMaterial] ──► Build ──► 完成(SetState null)
- Init：初始化，校验请求合法性。
- LoadSkeletalMesh：异步把所有部件
SkeletalMesh拉进内存（可能有的还没加载）。 - LoadOverrideMaterial：如果请求里带了覆盖材质（皮肤等），异步把这些材质也加载好；没有就跳过直接进 Build。
- Build：真正干活的状态——合骨架、合网格、合图集、回填材质、收尾。本文后面九成篇幅都在讲这个状态里发生的事。
把构建做成状态机而不是一个大函数，本质是因为它跨多帧、且每一步都可能在等异步结果（资源加载、贴图流送、RHI 初始化）。状态机让”等待”变成一个自然的 Tick 返回，下一帧再来，不用阻塞线程、也不用回调地狱。
1.3 Build 状态的总分支：WeaponMerge.AtlasMode 决定走多远
进了 Build 状态，第一个岔路口是全局开关 WeaponMerge.AtlasMode：
Mode == 0：只合网格。直接构建合并网格，每个部件保留自己的材质槽——组件数收益拿到，图集不做。Mode == 2：合网格 + GPU 图集。先做可合并性分析，再画图集，再构建网格，最后把图集回填材质。（Mode == 1是历史上的 CPU 合图路径，运行时代价不可接受，实现里保留了桩但不启用。）
Build 状态 Tick 的骨架大致是这样：
void FMergeState_Build::Tick(FMergeJob* Setup){ if (CVarAtlasMode.GetValueOnAnyThread() == 0) { // 只合网格：构建 → 异步构建完成 → 收尾 if (BuildMesh(Setup) && Setup->MergedSkeletalMesh->IsAsyncBuildFinished()) ActiveStopBuildStateIfBuildSuccess(Setup); return; } // 合图集：先分析可合并性，按三态结果分流 EMergeResult Result = AnalyzeMergeability(Setup); switch (Result) { case EMergeResult::Unmergeable: // 完全合不了 ActiveStopBuildStateIfBuildFailed(Setup); break; case EMergeResult::Atlas: // 能合图集 DrawAtlasTextures(Setup); // 画图集 if (IsAtlasReady(Setup) && BuildMesh(Setup) && Setup->MergedSkeletalMesh->IsAsyncBuildFinished()) ActiveStopBuildStateIfBuildSuccess(Setup); break; case EMergeResult::MeshOnly: // 合不了图集，但能合网格 if (BuildMesh(Setup) && Setup->MergedSkeletalMesh->IsAsyncBuildFinished()) ActiveStopBuildStateIfBuildSuccess(Setup); break; }}
注意这里有个设计上很关键的点：分析结果是三态而不是”能合/不能合”两态。MeshOnly 意味着”图集合不成，但网格照合”——这就是本文开头说的分层可回退在代码里的落点。后面第五节会专门讲这个三态。
二、第一层：网格合并
网格合并的目标：把 N 个部件 SkeletalMesh 合成单一一个合并网格资产（这里叫 MergedSkeletalMesh），挂在单一一个组件上。它要处理四类东西：骨架、插槽、骨骼映射、渲染数据。
2.1 骨架合并
N 个部件各有自己的 RefSkeleton（引用骨架）。合并网格需要一副能同时驱动所有部件顶点的骨架，所以要把 N 副骨架并成一副。系统提供两条路：
- 普通合并（normal）：以武器主骨架为基准，把各部件骨架里缺的骨骼补进来，按名字去重。
- 自定义合并（custom）：由上层显式给出一套目标骨架，各部件往里映射。装配复杂、需要精确控制骨骼顺序的场景走这条。
合并的产物之一是源→目标骨骼映射表（BuildSrcToDestBoneMap）：部件 A 的第 3 根骨，对应合并骨架里的第几根。这张表是后面搬运顶点蒙皮权重的基础——顶点的骨骼索引必须从”部件本地”重映射到”合并骨架全局”。
2.2 插槽（socket）合并
武器的挂点（瞄具位、枪口、弹匣位……）以 socket 形式存在于各部件骨架上。合并后这些 socket 必须迁移到合并骨架上，并保持相对变换正确，否则瞄具挂偏、枪口火焰跑位。custom 和 normal 两路各有对应的 socket 迁移逻辑（AddCustomSocket / AddNormalSocket）。
2.3 渲染数据合并
这是网格合并的重头：把 N 个部件每个 LOD 的顶点缓冲、索引缓冲、蒙皮权重、section 信息，合并成合并网格的单一一份 LOD 渲染数据。要点：
- 顶点搬运：逐部件把顶点位置、法线/切线、UV、蒙皮权重拷进合并缓冲，其中蒙皮的骨骼索引按 2.1 的映射表重写。
- section 合并：每个部件的每个 section（一段用同一材质的三角形）汇入合并网格。合并网格的 section 会带一张映射信息，记录”这个 section 来自哪个部件、用合并材质还是原材质”——这张表是第一层和第二层的接缝，第六节详述。
- 逐 LOD 处理：合并要对齐 LOD。系统取各部件 LOD 数的最小值作为合并网格的 LOD 数，逐级合并。这也解释了为什么可合并性分析里有一条”各部件 LOD 数必须一致”的硬校验——LOD 数对不齐，section 映射就没法在各级之间传递。
2.4 为什么网格合并要单独成一层
一个很自然的问题：既然最终要合图集塌成 1 个 draw call，为什么不把网格合并和图集合并做成一件事？
因为它们的成功条件不同，且网格合并的成功条件宽松得多。图集要求各部件材质高度同构（下一节详述），现实中一把枪里总有几个”另类”部件（比如一块程序化生成的镜片、一个特殊材质的战术灯）合不进图集。如果两层绑死，一个另类部件就会让整把枪退回”完全不合”。

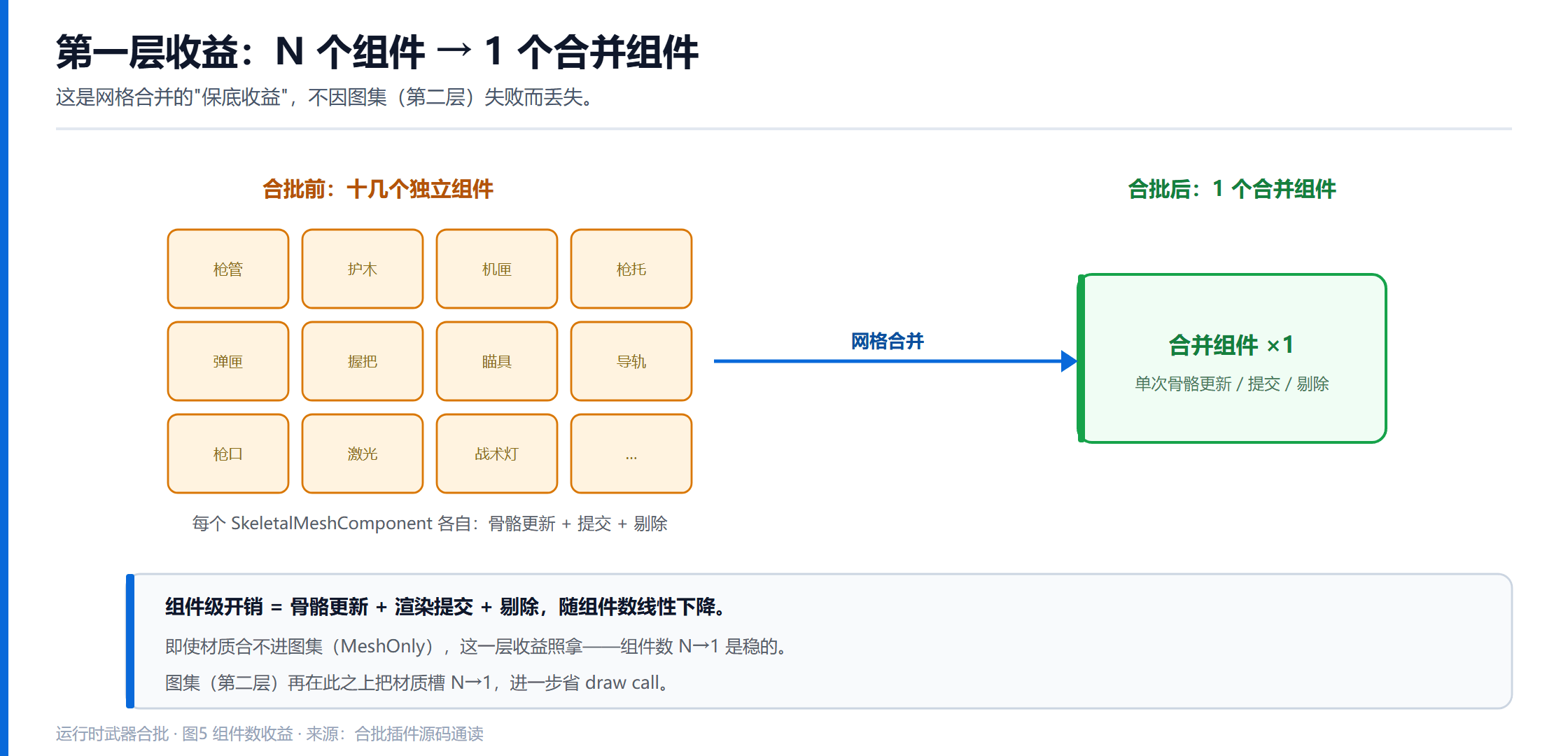

分层之后：另类部件让图集降级为 MeshOnly，但网格照样合——组件数从十几个降到 1 个、骨骼更新合并、多数 section 仍走合并网格。第一层的收益是”保底收益”，不因第二层失败而丢失。这是整套系统稳健性的地基。
三、第二层：图集的技术选型
网格合并之后，合并网格上还挂着 N 个材质槽。要塌成 1 个，就要把 N 套贴图烘进一张图集，让所有 section 指向同一个母材质。核心的技术选型问题是：图集怎么烘？
3.1 三条路线的取舍
路线 A：CPU 逐像素拷贝。 把每张源贴图在 CPU 上解码成像素数组，按布局拷进一张大图的对应区域，再上传成一张贴图。
- 优点：实现直白、平台无关。
- 致命缺点：运行时贴图是各种 GPU 压缩格式（BC/ASTC…），CPU 侧要先解码；大图拷贝是纯 CPU 密集操作，会卡主线程；还要自己处理 mip。运行时（尤其移动端）基本承受不起。否决。
路线 B：引擎定制的 GPU 合并贴图类。 一些项目会在引擎里做一个定制的”可合并贴图”类型，对底层贴图资源做私有扩展，配合运行时压缩（RTC）直接产出压缩好的合并贴图。
- 优点：产物是压缩贴图，显存友好，移动端理想。
- 缺点：重度耦合引擎私有改动。这个定制类型和它依赖的运行时压缩链路是一整套引擎级魔改，维护、移植、升级的成本都很高，且和上层强绑定。作为”通用可复用”的方案，它太重了。
**路线 C：UTextureRenderTarget2D + Canvas 绘制（选定）。** 建一张 RenderTarget，用引擎的 Canvas 绘制 API 把每张源贴图按布局画进去，直接当图集采样。
- 优点：纯上层 API，不修改引擎核心代码。
BeginDrawCanvasToRenderTarget+K2_DrawTexture是公开接口，绘制在渲染线程提交、由 GPU 渲染管线执行，源贴图的解码由采样硬件负责（不需要 CPU 解码），实现轻量、可移植、易维护。（它仍然依赖 RenderThread、RHI、RenderTarget 生命周期这些底层设施，只是不需要动引擎核心。） - 代价：RT 是无压缩的，显存代价比路线 B 大。RenderTarget 走的是运行时资源路径，不经过离线纹理压缩管线，因此拿不到 BC/ASTC 这类压缩收益——这正是它和普通
UTexture2D的关键差异。这是它最主要的权衡点，第十一节会算这笔账。
选 C，是在”实现成本/可维护性”和”显存代价”之间，对 PC 与开发期做的取舍：PC 显存相对宽裕，用无压缩 RT 换掉一整套引擎魔改的维护负担，是划算的；移动端 ship 时若显存吃紧，可以在 C 的基础上再叠 RTC 压缩，但那是独立的一环，不影响主链路。
那为什么不是 Texture Array / VT / Bindless？ 高级读者会想到这些”纹理批量”手段，但它们解决的是不同的问题：
| 方案 | 解决的问题 | 收敛材质槽 / draw call？ |
|---|---|---|
| 贴图图集（本文） | 把 N 套贴图并进一张，让所有 section 共用一个材质 | ✅ 是（本问题域目标） |
| Texture Array | 同尺寸纹理批量采样（一次绑定多层切片） | ❌ 否 |
| Runtime Virtual Texture | 超大世界纹理的虚拟化 / 按需驻留 | ❌ 否 |
| Bindless Texture | 突破纹理绑定数量上限 | ❌ 否 |
换个角度看，它们各管一件事，并非互相竞争：图集解决空间组织（把多张塞进一张），VT 解决纹理驻留（超大纹理按需加载），Texture Array 解决采样集合（一次采多层），Bindless 解决绑定数量（突破槽位上限）。都能和图集组合使用，但没有一个替代”把材质槽塌成一个”——那正是图集在这条链路里的职责。

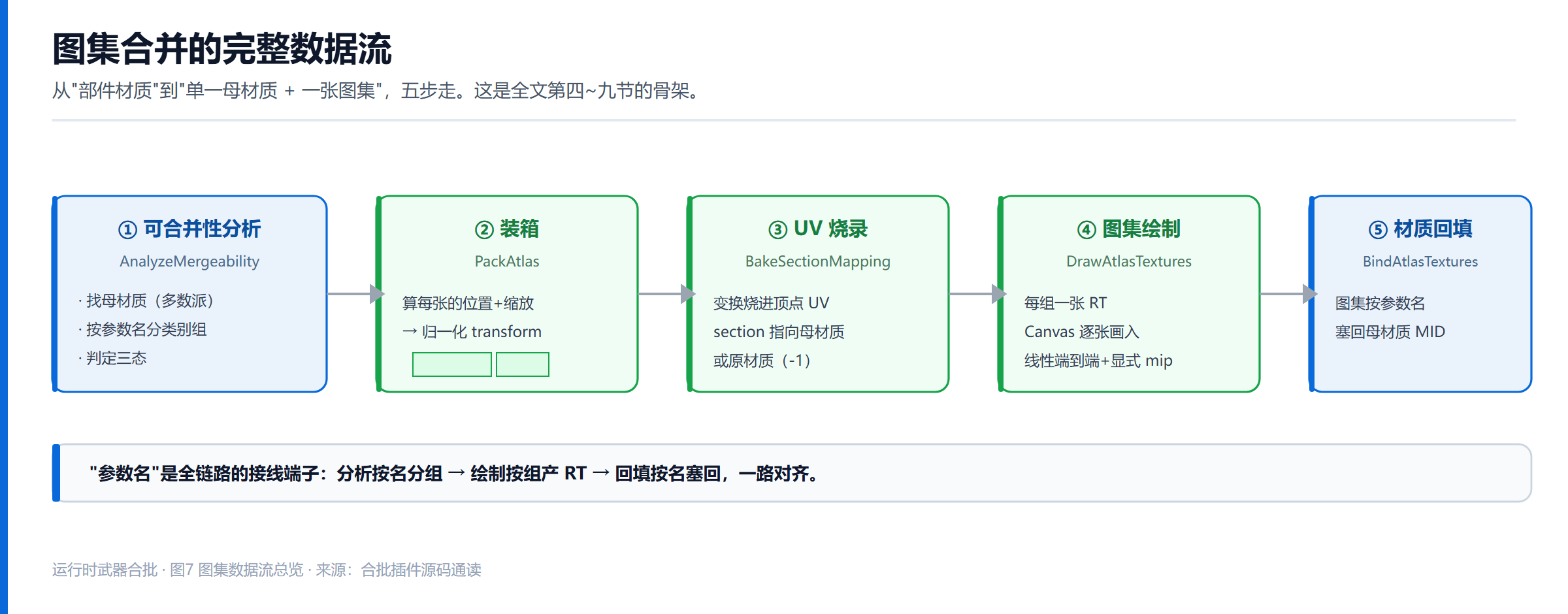

3.2 图集合并的完整数据流
选定 RT+Canvas 后，从”一把武器的部件材质”到”单一母材质 + 一张图集”，整条流水线是：
① 可合并性分析 AnalyzeMergeability ├─ 找母材质（多数派） ├─ 按材质参数名把源贴图分成若干类别组（BaseColor / Normal / …） └─ 判定三态：能合图集 / 只合网格 / 完全合不了② 装箱 PackAtlas └─ 算出每张源贴图在图集里的归一化位置与缩放 → AtlasTransforms③ UV 烧录 BakeSectionMapping └─ 把归一化变换烧进合并顶点的 UV，section 指向母材质或原材质④ 图集绘制 DrawAtlasTextures └─ 每个类别组画一张 RT，Canvas 逐张画入，显式生成 mip⑤ 材质回填 BindAtlasTextures └─ 把画好的图集按参数名塞回母材质 MID
后面五节，就是把这五步逐一拆开。
四、可合并性分析：三态设计与母材质
图集能不能合，取决于这些部件的材质是不是”足够像”。可合并性分析（AnalyzeMergeability）就是回答这个问题，并为后续步骤准备好数据。它的产出是一个三态枚举：
enum class EMergeResult{ Unmergeable, // 连网格都合不了（数据非法） MeshOnly,// 合不了图集，但能合网格（保底路径） Atlas, // 能合图集（最优路径）};
4.1 为什么是三态
如果只用布尔”能合/不能合”，那”图集合不成”就只能退回”什么都不合”，第一层收益全丢。三态把”网格能不能合”和”图集能不能合”解耦：
Unmergeable：输入数据本身就不合法（没有部件、LOD 数对不齐），网格都没法合，直接失败。MeshOnly：网格能合，图集合不成。走网格合并，各 section 保留原材质。这是保底路径，也是最能体现分层价值的一态。Atlas：材质足够同构，图集能合，走完整两层。
代码里几乎每一个”合不了图集”的判据，落点都是 MeshOnly 而不是 Unmergeable——分析器的默认倾向是”尽量保住网格合并”。
4.2 收集材质信息
分析的第一步是把所有部件、所有 LOD、所有 section 的材质信息摊平收集（ExtractMeshLODSectionsMaterialInfo）。对每个 section 要解析出它实际用的材质——这里有三层优先级：
- 请求里带的覆盖材质（override，比如皮肤）优先；
- 否则用 LOD 信息里的
LODMaterialMap重定向后的材质索引； - 拿到材质接口后，再往上找它的父材质当作”基材质”（base material）——因为两个部件可能用了同一个材质的不同实例（MI），参数不同但父材质相同，判同构要看父材质。
4.3 找母材质：多数派原则
一把武器十几个 section，材质未必完全一致。图集需要选一个”母材质”当作合并后所有 section 共用的那个。选法是多数派（PickBaseMaterial）：统计每个基材质在所有 section 里出现的次数，出现最多的那个当母材质。
TMap<UMaterialInterface*, int> MaterialsCntMap;// 遍历所有 section，对每个 section 的基材质计数……UMaterialInterface* RefMaterial = nullptr;int RefBaseMaterialCnt = 0;for (auto& Element : MaterialsCntMap) if (Element.Value > RefBaseMaterialCnt) // 取出现次数最多的 { RefMaterial = Element.Key; RefBaseMaterialCnt = Element.Value; }
多数派而非”必须全一致”，是又一处向”尽量能合”倾斜的设计：占多数的 section 用母材质进图集，少数另类 section 走原材质回退（在第六节体现为 SectionID = -1）。
选出母材质后，还要在用这个母材质的 section 里，挑一个贴图参数最多的材质实例当”参数模板”（BaseRefMaterialInstance）——用它来确定”这套材质到底有哪些贴图参数需要合”。如果连这个都找不到，直接降级 MeshOnly。
4.4 按参数名分组，BaseColor 强制第 0 组
一个材质有多张贴图：BaseColor、Normal、Roughness/Metallic/AO（常打包成一张 NR 或 MAC）……图集不是把所有贴图混在一张里，而是按材质参数名，每类贴图各合一张图集：所有部件的 BaseColor 合成一张 BaseColor 图集，所有 Normal 合成一张 Normal 图集，以此类推。这样母材质的每个贴图参数，对应一张图集 RT。
代码里用”类别组”（category group）表达这个结构：每个类别组绑定一个材质参数（如 BaseColorMap），组里装着所有部件这一类的源贴图。
这里有个看似不起眼但很关键的细节——BaseColorMap 被强制排到第 0 组：
if (MaterialParameterInfo.Name == TEXT("BaseColorMap")) TexturesParameterInfo.Insert(MaterialParameterInfo, 0); // 插到最前else TexturesParameterInfo.Add(MaterialParameterInfo);
为什么？因为装箱和尺寸调整以第 0 组为基准。所有类别组共用同一套图集布局（BaseColor 在图集左上角，那么 Normal 图集的同一个部件也在左上角），布局只算一次、用第 0 组的贴图尺寸来算。BaseColor 通常是最能代表”这个部件该占多大”的贴图，拿它当基准最合理。所有类别组的槽位数、布局必须严格一致，否则 UV 变换就串位了——代码里专门有一段保证”各类别组占位一样”的补齐逻辑。
4.5 逐条回退判据
分析走到这里，会依次撞上几道闸门，任何一道没过就降级 MeshOnly：
- 没有母材质实例 → 无从确定贴图参数。
- **没有可合的贴图参数组，或请求
bWantMergeTexture == false** → 上层这趟本就不想合图集（比如一人称近景保质量的分流，见第十一节）。 - 可合的源贴图 ≤ 1 张 → 就一张贴图，合图集没意义（图集就是为了把多张塞一起）。
- 装箱失败 → 尺寸放不下（见第五节）。
只有全过，才 Atlas。无论走哪个分支，最后都会调 BakeSectionMapping 把 section 映射和 UV 烧录做掉（第六节）——因为即使只合网格，section→材质的映射也是必须的。
4.6 把 LOD0 的结论传播到其它 LOD
分析只在 LOD0 上做（BaseLODIndex = 0），得出”哪个 section 用哪张图集贴图”。其它 LOD 不重新分析，而是按材质接口匹配，把 LOD0 的合并结论直接复制过去：LOD1 里某 section 如果和 LOD0 某 section 用同一个材质接口，就沿用它的图集索引和”是否参与合并”标记。这样保证同一部件在所有 LOD 上的图集映射一致，也省掉逐 LOD 重复分析。
五、装箱：把不同尺寸的贴图塞进一张图集
分析确定了”要合哪些贴图”，装箱（PackAtlas）确定”每张贴图在图集里占哪块、多大”。产物是每张源贴图的一个归一化变换 FVector4(ScaleX, ScaleY, CoordX, CoordY)——缩放和左上角坐标，全部归一化到 [0,1]。
5.1 先算面积，够不够放
图集是固定边长的方图（TargetMergeTextureSizeX，按视角档取 2048/1024）。装箱先算总面积够不够：
uint32 TargetArea = TargetSize * TargetSize; // 图集总面积uint32 TextureTotalArea = Σ(每张源贴图 SizeX * SizeX); // 源贴图面积和
如果 TextureTotalArea <= TargetArea，皆大欢喜，直接放。放不下就要缩小部分源贴图——这是装箱里最有意思的一段。
5.2 两阶段减半策略
缩小不是无脑等比压，而是分两阶段，尽量少牺牲质量：
阶段一：优先把”超过自己配置默认尺寸”的贴图降回默认。 每张贴图有一个”配置默认尺寸”（美术给这个部件定的合理尺寸）和一个”减小优先级序”（ReduceTextureSizeOrder，哪些贴图可以先牺牲）。阶段一按优先级序，把那些当前尺寸高于其默认尺寸的贴图逐张减半，直到腾出足够空间。这一步砍的是”超规格”的冗余，几乎不损观感。
if (TextureTotalArea > TargetArea){ InTexReduceSize.Sort(CompareReduceOrder); // 按减小优先级排 int32 SpaceArea = TextureTotalArea - TargetArea; // 阶段一：只减「当前尺寸 > 配置默认尺寸」的贴图 for (...; SpaceArea > 0; ...) if (tex.SizeX > tex.DefaultSizeX && tex.DefaultSizeX > 0) { uint32 Reduced = tex.SizeX / 2; SpaceArea -= (tex.SizeX*tex.SizeX - Reduced*Reduced); tex.SizeX = Reduced; tex.MipIndex++; } ...}
阶段二：还放不下，全体轮流减半。 如果阶段一砍完超规格部分仍不够，就进入”由大到小排序后，全体轮流减半”的循环，直到塞下（带一个 trycnt < 100 的死循环护栏）。这一步开始动真格的质量了，但优先减大的，观感损失可控。
减半而不是任意比例缩放，是因为减半正好对应降一级 mip——源贴图现成的低一级 mip 就是它减半的结果，取用零成本，不需要重新缩放采样。代码里每减半一次就 MipIndex++，记的就是”取这张贴图的第几级 mip”。
5.3 放置与归一化变换
尺寸定好后，交给一个矩形装箱器（FAtlasPacker，内部是从大到小放置 + 空间切分的经典 2D 装箱）算出每张贴图的左上角偏移。最后把”尺寸 + 偏移”归一化成变换：
float ScaleX = (float)AdjustSizeX / TargetSize; // 这张占图集宽的比例float ScaleY = (float)AdjustSizeX / TargetSize;float CoordX = (float)Offset.width / TargetSize; // 左上角归一化 xfloat CoordY = (float)Offset.height / TargetSize; // 左上角归一化 yAtlasTransforms.Add(FVector4(ScaleX, ScaleY, CoordX, CoordY));
这个 FVector4 就是装箱的最终产物，同时喂给两处：绘制时决定这张贴图画在 RT 的哪块（第七节），UV 烧录时决定原顶点 UV 怎么映射到图集里（第六节）。一份数据，两处消费，是这套设计干净的地方。
六、UV 烧录与 section 重映射
图集画好后，采样必须命中正确区域：原来部件 A 的 UV 是相对它自己那张 512 贴图的 [0,1]，现在那张贴图被塞进了 2048 图集的左上角某块 512×512 区域，采样坐标必须相应缩放平移。有两种做法：
- 改材质里的采样逻辑：给每个 section 传一组 UV 变换参数，材质里手动变换后采样。缺点是母材质要为此加参数、加指令，且每 section 一套参数就没法真正塌成一个 draw call。
- 把变换烧进顶点 UV（选定）：直接把每个顶点的 UV 预先变换好，写进合并网格的顶点数据。母材质纹面读到的 UV 已经是图集坐标，采样逻辑不用改，所有 section 共用同一个母材质 → 主渲染路径下收敛为单一 draw call。
选后者。烧录在 BakeSectionMapping 里完成，它同时干两件事：产出 UV 变换 + 建立 section→材质的映射。
6.1 UV 变换：从归一化 transform 到顶点变换
对每个部件的每个 LOD 的每个 section，如果它参与图集合并（bUsedForMerging），就用装箱那步的 FVector4 构造一个 UV 变换：
if (bUsedForMerging){ LODMapping.SectionIDs.Add(0); // 指向合并材质（母材质 MID） FVector Scale = FVector(Transform.X, Transform.Y, 1.0f); // ScaleX, ScaleY FVector Translation = FVector(Transform.Z, Transform.W, 1.0f); // CoordX, CoordY SectionUVTransform.Add(FTransform(FRotator::ZeroRotator, Translation, Scale));}
这个 FTransform 会在渲染数据合并时作用到该 section 每个顶点的 UV 上：新UV = 旧UV * Scale + Translation。旧 UV 的 [0,1] 就被压进图集里那块归一化区域。

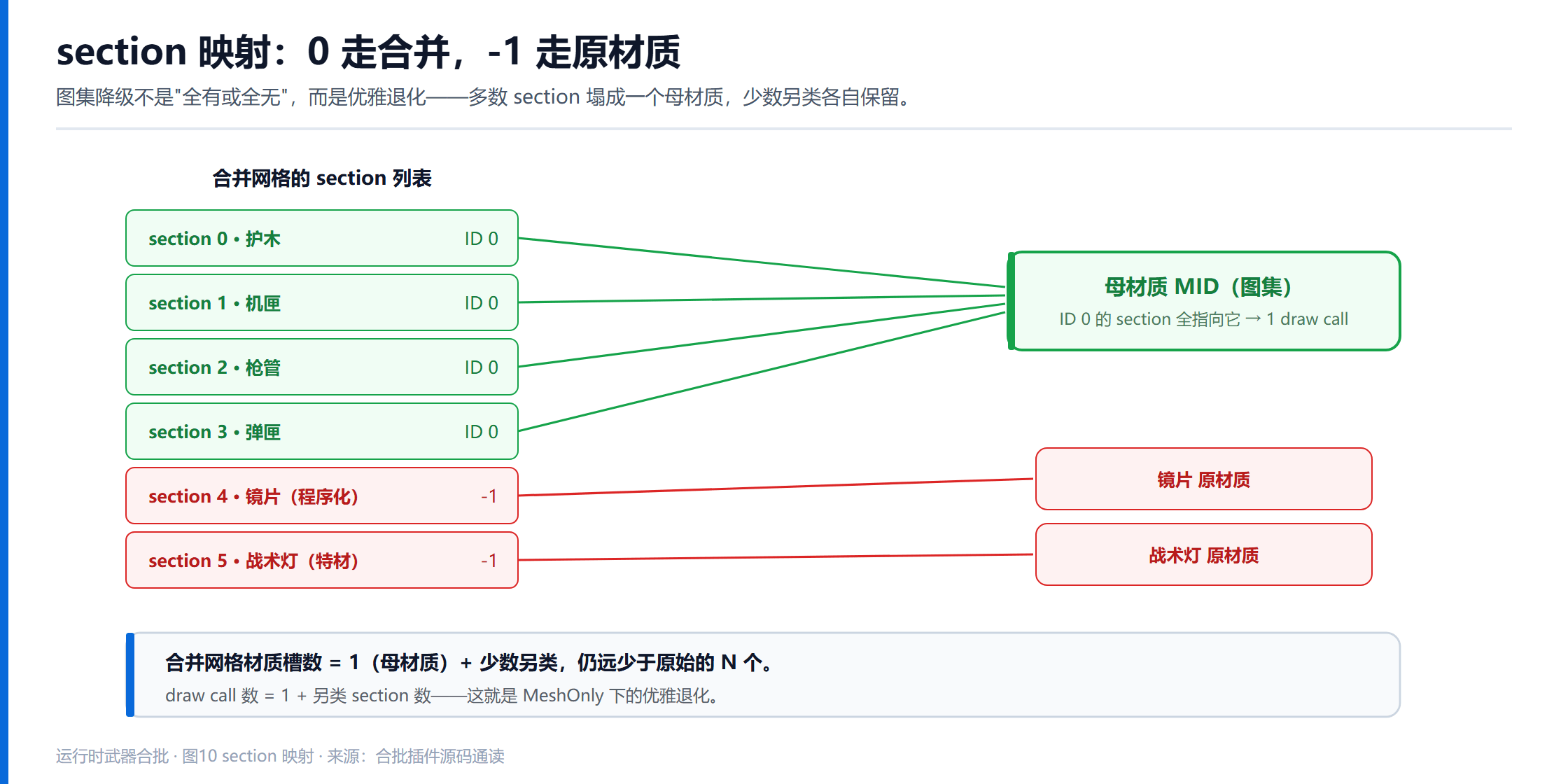

6.2 section 映射：0 走合并，-1 走原材质
注意上面的 SectionIDs.Add(0)——0 表示”这个 section 用合并材质（那唯一的母材质 MID）”。而合不进图集的另类 section，走 else 分支：
else{ LODMapping.SectionIDs.Add(-1); // -1：不用合并材质，保留自己的原材质 // 把这个 section 的原材质加进"合并网格的附加材质表"，并记录索引重映射 ... SkelMeshMaterials.MaterialIndexesRemapper.Add({OriginalIndex, RemapperIndex});}
-1 是分层可回退在渲染数据层面的最终落点：合并网格上，绝大多数 section 指向 0 号母材质（合成一个 draw call），少数另类 section 各自保留原材质（各自一个 draw call）。于是 MeshOnly 状态下的合并网格，材质槽数 = 1（母材质）+ 少数另类——依然远少于原始的 N 个。图集降级不是”全有或全无”，是优雅退化。
七、图集绘制：RT 参数、Canvas 循环、伽马与 mip
到这里，”哪些贴图、各占哪块”都定了。这一节把图集真正画出来（DrawAtlasTextures），这也是开发细节最密集、最容易踩坑的一节。核心是三个技术点：RT 怎么建、怎么画、以及伽马和 mip 这两个每一步都能翻车的地方。
7.1 每个类别组一张 RT
前面说过，图集按材质参数名分类别组，每组画一张 RT。对每个类别组：
UTextureRenderTarget2D* AtlasRT = NewObject<UTextureRenderTarget2D>(World, UniqueName);AtlasRT->RenderTargetFormat = ETextureRenderTargetFormat::RTF_RGBA8;AtlasRT->bAutoGenerateMips = true;AtlasRT->SRGB = false; // ← 关键，见 7.3AtlasRT->bForceLinearGamma = true; // ← 关键，见 7.3AtlasRT->ClearColor = FLinearColor::Black;AtlasRT->InitAutoFormat(TargetSize, TargetSize);AtlasRT->UpdateResourceImmediate(true);
RT 名字带上参数名（AtlasRT_BaseColorMap 之类），纯粹为了调试时导出定位方便。格式选 RTF_RGBA8——8 位足够，显存翻倍的 16 位只在暗部 banding 真看得出时才对个别通道启用（见第十一节）。
7.2 Canvas 绘制循环
绘制用 Canvas，逐张源贴图按归一化变换画进 RT 对应区域：
UCanvas* Canvas; FVector2D CanvasSize; FDrawToRenderTargetContext Ctx;UKismetRenderingLibrary::BeginDrawCanvasToRenderTarget(World, AtlasRT, Canvas, CanvasSize, Ctx);for (int i = 0; i < SourceTextures.Num(); i++){ const FVector4& T = Transforms[i]; // ScaleX,ScaleY,CoordX,CoordY FVector2D Pos (T.Z * TargetSize, T.W * TargetSize); // 归一化坐标 → 像素 FVector2D Size (T.X * TargetSize, T.Y * TargetSize); // 归一化缩放 → 像素 Canvas->K2_DrawTexture(SourceTextures[i], Pos, Size, FVector2D::ZeroVector, FVector2D::UnitVector, // 采源贴图整张 [0,1] FLinearColor::White, BLEND_Opaque); // 不透明覆盖}UKismetRenderingLibrary::EndDrawCanvasToRenderTarget(World, Ctx);
归一化变换在这里”落地”成像素坐标。BLEND_Opaque 是刻意的——图集各块互不重叠，直接覆盖写，不做混合。
7.3 伽马：为什么必须线性端到端
这是整套绘制里最隐蔽的坑，也是最值得讲清的开发细节。
贴图有两种颜色空间语义：BaseColor（反照率）这类”颜色”贴图存的是 sRGB 编码值，采样时硬件会自动解码成线性值给着色器；Normal/Roughness 这类”数据”贴图存的是线性值，采样时不解码。这个”存的时候编码、读的时候解码”的协议，靠贴图上的 SRGB 标记驱动。
问题在于：Canvas 画进 RT 这条路径，两端的 sRGB 协议必须一致，否则就多编码或多解码一次。 如果给图集 RT 挂上 SRGB = true：
- Canvas 采样 BaseColor 源贴图时，硬件已经把它解码成了线性值；
- 但写进带 sRGB 标记的 RT 时——实测这条 Canvas→RT 的写入路径并不会做 sRGB 硬件编码，它把线性值原样存了进去；
- 然后材质采样这张挂着 sRGB 标记的图集时，硬件又解码一次——把本就是线性的值当成 sRGB 再解码，中灰被压暗。
后果是肉眼可见的表面泛白发灰、粗糙面变镜面。以一个 roughness 0.6 的表面为例，多做一次 sRGB 解码后数值被压到约 0.31，直接从哑光变成半反光。（roughness 本是线性数据、本不该经 gamma 编解码，这里的 0.6→0.31 只是用来说明”多一次 gamma 解码”造成的数值偏移，具体值取决于编码空间。）这是”读写两端 sRGB 协议不一致”导致的一次多余解码。
正确做法是线性端到端：RT 一律 SRGB = false + bForceLinearGamma = true。这样 Canvas 采样源贴图时按各自的标记正确解码成线性值，RT 原样存线性，材质原样读线性——在颜色空间转换链路上保持一致，避免额外 gamma 变换导致的系统性偏差（存储精度、format 转换等仍可能有小误差，但不再有系统性的整体偏移）。代价是 8 位线性存储在暗部有轻微 banding（第十一节给缓解方案），但正确性优先。
7.4 mip：为什么必须显式生成

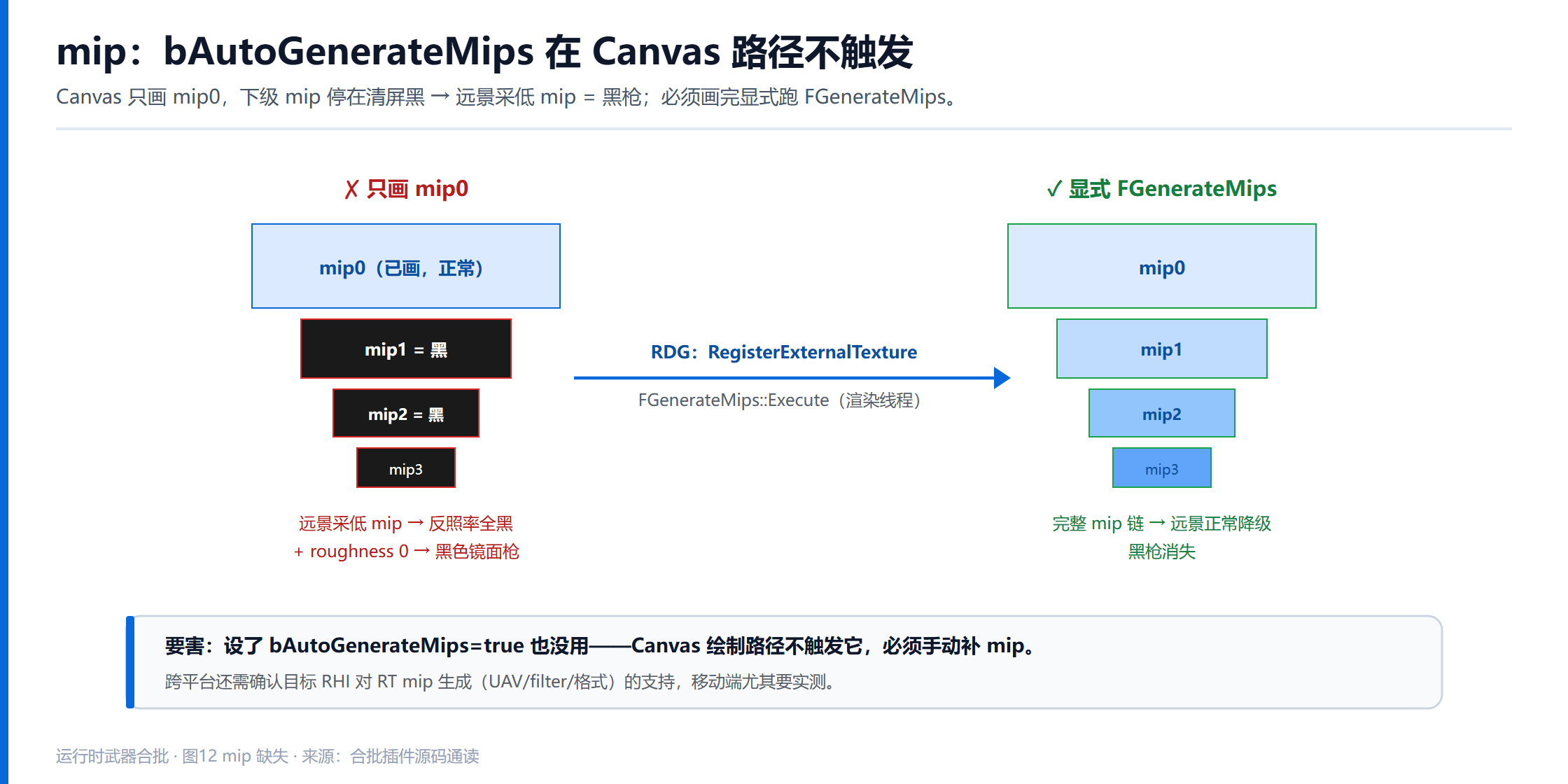

第二个坑同样隐蔽。RT 建的时候设了 bAutoGenerateMips = true，直觉上 mip 会自动生成。但——**bAutoGenerateMips 在 Canvas 绘制路径上并不会被触发**。Canvas 只画了 mip0，下级 mip 停留在初始化时的清屏色（黑）。
后果：近看正常（采 mip0），一拉远就变黑。远处的武器采样低级 mip，读到的是全黑的反照率 + roughness=0，直接成了一把黑色镜面枪。
修法是画完 mip0 后显式跑一遍 mip 生成，用 RDG（Render Dependency Graph）把 RT 注册进去，调 FGenerateMips::Execute：
ENQUEUE_RENDER_COMMAND(WeaponAtlasGenerateMips)( [RenderTargetResource](FRHICommandListImmediate& RHICmdList){ FRHITexture* AtlasTexture = RenderTargetResource->GetRenderTargetTexture(); if (!AtlasTexture || AtlasTexture->GetNumMips() <= 1) return; FRDGBuilder GraphBuilder(RHICmdList); FRDGTextureRef Ref = RegisterExternalTexture(GraphBuilder, AtlasTexture, TEXT("WeaponAtlasRT")); FGenerateMips::Execute(GraphBuilder, GMaxRHIFeatureLevel, Ref, FGenerateMipsParams{}); GraphBuilder.Execute();});
这段在渲染线程上执行，把完整 mip 链补齐。补上之后，远景采样正常降 mip，黑枪消失。
要落到多平台还得确认一件事：FGenerateMips 依赖目标 RHI 对 RenderTarget mip 生成的支持（UAV 写入、filter 采样、以及具体 RT 格式的可用性）。这条在 PC 上一般无碍，移动端尤其要按目标机型的 RHI 实测验证，别默认它到处都能跑。
7.5 一个附带的验收工具
绘制路径里留了个开关（WeaponMerge.DumpAtlasRT），开启后每画完一张图集就把 RT 导成 PNG 落到本地。合批这种”画在 GPU 上、肉眼看不到中间产物”的系统，有个能直接把图集 dump 出来看布局对不对、有没有串位/泛白/黑块的开关，验收效率完全不一样。这类”可观测性开关”值得在任何离屏渲染系统里预留。
八、流式贴图与”先烘后精修”
前面绘制那节默认了一个前提：源贴图当下就在显存里、能采到清晰 mip。现实里未必——引擎的贴图流送（texture streaming）会按距离/重要度动态加载贴图 mip，一把刚拾取的武器，它的高清贴图可能还没流进来。这引出一个时序设计问题。
8.1 两难：等质量 vs 保时序
直觉方案是”等贴图流够了再画图集”。但这样做会堵住整条构建流水线：图集画不完，网格就构建不了（Build 状态卡在图集这步）。而合批请求是有时间预算的——子系统对一次构建有超时（约数秒），超时就判定这单失败、武器退回散件。一旦某把武器的贴图流送慢，整个合批就报废。
所以定下一条硬原则：贴图质量（精修）绝不能阻塞网格合并的构建时序。 时序是第一位的，质量是可以后补的。
8.2 先烘后精修
据此设计成两段：
- 立即出图（不阻塞）：构建当下，用源贴图当前已驻留的 mip 立即画一版图集，不管它是不是满血。哪怕只有低清 mip，也先画出来，让构建流水线继续走完、网格按时合成。
- 延迟精修（异步）：如果发现有源贴图没流够，挂一个 ticker，之后每隔 0.25s 检查一次，等所有源贴图都流够了，把图集重画一遍。
// 立即用当前驻留 mip 画；同时催流送for (每张源贴图) SourceTexture->SetForceMipLevelsToBeResident(30.0f);DrawAtlasGroup(World, AtlasRT, SourceTextures, Transforms, TargetSize); // 先烘if (!bAllSourcesReady) ScheduleRefine(World, RefineGroups, Transforms, SlotSizes, TargetSize); // 后精修
重画只改 RT 的像素，不碰网格、不碰材质——武器表现为”刚出现时略糊，随即变清”，和 UE 普通贴图流送的观感基本一致，玩家无感。ticker 带一个 60s 的放弃阈值，防止某张贴图永远流不进来导致 ticker 泄漏。
值得单独点出：这其实是一种通用的异步质量分层策略——任何依赖异步资源就绪的 runtime pipeline，都值得把”可用结果”和”最佳结果”分开：先用手头能拿到的产出一个可用版本、不阻塞主流程，等资源就绪再异步替换成最佳版本。武器图集只是它的一个实例。
8.3 就绪判据：不能用 IsFullyStreamedIn
“源贴图流够了没”这个判断，有个陷阱。直觉会用引擎的 IsFullyStreamedIn()，但它对带可选 mip（optional mips）的贴图恒返回 false——那些最高级 mip 被标为可选、可能永远不加载，IsFullyStreamedIn 就永远不满足，ticker 永远等下去。
正确的判据不是”满血”，而是”够画进这个槽位就行“：这张贴图在图集里只占某个尺寸的槽位，采进去也只会用到那一级分辨率，不必等到 mip0。所以判据是”当前驻留 mip 的顶层尺寸 ≥ 图集槽位尺寸”：
static bool IsSourceReady(UTexture2D* Src, uint32 SlotSizeX){ if (!Src) return true; const int32 NumMips = Src->GetNumMips(); const int32 ResidentMips = Src->GetNumResidentMips(); // 已驻留 mip 里最高清那一级的边长 const int32 ResidentTopSizeX = ResidentMips > 0 ? FMath::Max<int32>(Src->GetSizeX() >> (NumMips - ResidentMips), 1) : 0; // 这张贴图在图集里实际需要的边长（不超过它自身尺寸） const int32 WantedSizeX = FMath::Min<uint32>(SlotSizeX, Src->GetSizeX()); return ResidentTopSizeX >= WantedSizeX;}
这个判据把”就绪”和”实际需求”绑定，既不会因为可选 mip 永远等下去，也不会在明明够清晰时还傻等满血——是这套流式适配里最精炼的一处。
九、材质回填与状态机收尾
图集画好了、UV 烧好了，最后一步是把它们接到一起，并把状态机干净地收掉。
9.1 创建母材质 MID 并回填图集
绘制那步末尾，从母材质创建了一个动态材质实例（MID），挂到合并网格上当唯一使用材质：
Setup->MergedMID = UKismetMaterialLibrary::CreateDynamicMaterialInstance(World, BaseMaterial);Setup->MergedSkeletalMesh->MergedMaterial = Setup->MergedMID;

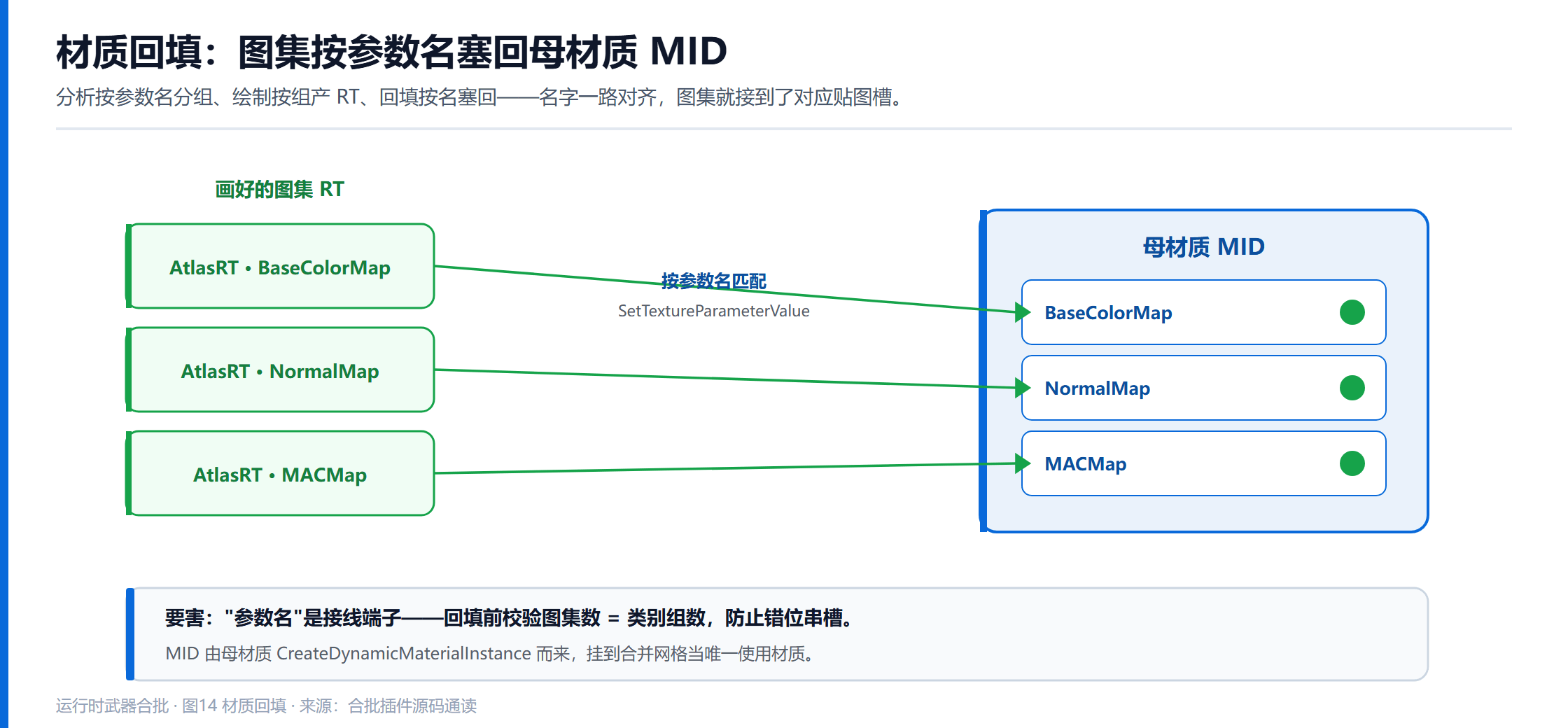

然后在网格构建完成后，把每张画好的图集，按参数名塞回这个 MID（BindAtlasTextures）：
for (每个类别组 i) MID->SetTextureParameterValue( CategoryGroup[i].MaterialParameterInfo.Name, // "BaseColorMap" / "NormalMap" / ... AtlasRTs[i]); // 对应的图集 RT
参数名是这里的”接线端子”：分析按参数名分组、绘制按组产出 RT、回填按名塞回——名字一路对齐，图集就正确地接到了母材质对应的贴图槽上。回填有个前置校验（图集数必须等于类别组数）防止错位。
9.2 状态机收尾：只 InitResources 一次，不轮询
最后是发起合并网格的 GPU 资源初始化并结束状态机。这里有一个容易写错的时序细节：
void ActiveStopBuildStateIfBuildSuccess(FMergeJob* Setup){ Setup->MergedSkeletalMesh->InitResources(); // 发起一次，就够了 // ……通知上层合并完成…… Setup->SetState(NULL); // 结束状态机}
关键是 InitResources() 只调一次就结束，不去轮询”资源初始化好了没”。因为 RHI 资源的初始化是丢到渲染线程异步做的，游戏线程这边轮询”初始化完成标志”会一直空转——而空转就会拖到构建超时。正确姿势是：游戏线程确认异步构建的数据就绪后，调一次 InitResources 把 GPU 初始化发起出去，剩下的交给渲染线程，渲染代理会在渲染线程处理完后自动就绪。这与引擎标准网格合并结束流程的处理是一致的——发起，然后放手，不要在游戏线程等一个属于渲染线程的事件。
十、把两层串起来看一遍
把前面九节压缩成一条端到端的路径，一把武器从请求到画出来：
- 上层装配好模块化武器，向合批子系统提交异步请求，带部件列表、覆盖材质、
bWantMergeTexture。 - 子系统查 hash 缓存：命中直接复用；否则入优先级队列，按每帧上限放行。
- 构建对象状态机启动：Init → 加载部件网格 →（加载覆盖材质）→ Build。
- Build 看
WeaponMerge.AtlasMode：只合网格就直接构建；要合图集则先AnalyzeMergeability。 - 分析得三态：非法 → 失败；同构 →
Atlas；部分同构 →MeshOnly（保底只合网格）。 - 若能合图集：装箱算布局 → 烧 UV + section 映射 → 画图集 RT（线性端到端 + 显式 mip，源贴图没流够就先烘后精修）。
- 构建合并网格（骨架/socket/骨骼映射/渲染数据合并）。
- 创建母材质 MID，按参数名回填图集。
InitResources发起 GPU 初始化，通知上层，状态机结束。
结果：十几个部件、十几个组件、十几个材质槽的一把武器，收敛成 1 个合并组件 + 1 个母材质（另类 section 各加一个）+ 一组图集 RT。
十一、收益、代价与配置策略
技术讲完，最后算账——合批不是”开了就好”，是一组要按平台权衡的选择。
11.1 真实收益与代价
把开头讲的那几笔开销闭环起来看，一把武器合批前后的变化：
| 指标 | 变化 | 说明 |
|---|---|---|
| 组件数量 | N → 1 | 十几个 SkeletalMeshComponent 收敛为 1 个合并组件 |
| 骨骼更新 / 提交 / 剔除 | 多组件 → 单组件 | 组件级开销随组件数线性下降 |
| draw call | 约 −15% | 一个典型场景从约 394 降到约 337；武器越多、屏幕上人越多越显著 |
| 显存 | 增加 | 图集是无压缩 RT，见下 |
显存这笔要单算：一张 2048 的 RGBA8 带完整 mip 约 21.8MB，一把武器的五张图集（BaseColor / Normal / Roughness / Metallic / AO）约 109MB；降到 1024 约 27MB。
而且合批本身不是免费的：一次合并有构建成本（分析、装箱、绘制、GPU 资源初始化）和常驻内存（合并网格 + 图集 RT）。所以它只对高频出现、长期存在、或远处大量复用的对象划算——玩家持有十分钟的主武器值得合，掉在地上两秒就消失的战利品枪不值得。”要不要合”本身就是这套系统要做的判断。
这就是选型时反复提到的那笔账：RT+Canvas 方案拿显存换了实现成本和可维护性。组件与 draw call 一起降，显存单向涨——也因此有了下面这套按需分档的配置策略。
11.2 按视角分尺寸档
不是所有武器都值得 2048 图集。按”离镜头多近、多重要”分三档：
| 档 | 尺寸 | 谁用 | 理由 |
|---|---|---|---|
| FPP | 2048 | 一人称自己的武器 | 贴脸，最清晰 |
| TPP | 1024 | 三人称本地玩家武器 | 中景 |
| 3P | 1024 | 其他玩家的武器 | 最远、数量最多，最该省 |
远处的、别人的武器用小图集，把显存花在玩家最看得见的地方。
11.3 一人称是否合图集：一个近景质量权衡
还有一个分流开关（DisableFPPAtlas）控制”一人称武器要不要合图集”。默认一人称不合图集——因为一人称武器贴脸，是玩家全程盯着的画面主体，图集带来的任何精度损失（尺寸调整、8 位量化）都会被放大；而一人称武器就一把，合它省的那点 draw call 意义不大。近景保质量，远景保性能，是这条分流的逻辑。（此时上层就把 bWantMergeTexture 传 false，分析器在第四节那道闸门直接降级只合网格。）
11.4 无压缩 vs 运行时压缩：一个真实的产品权衡
最后一个更大的取舍：为什么这套图集在移动端 ship 时会开、而在 PC 上可以不开？
因为移动端显存是硬约束。移动端要开图集，就必须叠加运行时纹理压缩（RTC）把无压缩 RT 压成 ASTC 之类，否则 109MB/武器的显存曲线根本扛不住——RTC 是移动端开图集的硬门槛。而 PC 显存相对宽裕，无压缩 RT 的显存代价能吃得下，是否用图集换那 15% draw call，取决于目标机型的 draw call 瓶颈有多紧——draw call 不是瓶颈的高端 PC，为省它去付 100MB+/武器的显存未必划算。
合批不是越多越好，是沿着目标平台的 draw call/显存曲线找那个平衡点。 同一套技术，移动端是”必须开且必须叠压缩”，PC 是”可选，看瓶颈”——这才是工程决策的真实样子。
结语：三条可迁移的设计原则
抛开具体 API，这套运行时武器合批里真正可复用的，是三条设计原则：
- 分层，且每层可回退。 网格合并和图集是两层，用三态分析把它们解耦，图集失败优雅退化为只合网格，保底收益不丢。别把强条件（材质同构）和弱条件（网格可合）绑死。
- 质量精修永远不许阻塞关键时序。 构建有时间预算，就先用手头资源立即出结果，质量异步后补（先烘后精修）。把”正确但慢”和”够用且快”分开，让快的那条先跑通。
- 离屏渲染要守住颜色空间和 mip 的完整性。 RT 图集全程线性端到端（读写两端 sRGB 协议一致），Canvas 路径的 mip 必须显式补齐。这两个是”用上层 API 拼渲染管线”时最容易静默出错、且只在特定视角/距离才暴露的地方。
这些都不是武器、也不是某个引擎版本独有的——凡是”运行时把一堆资源合成更少 draw call”的系统（角色装备合批、UI 图集、植被合并……），都会撞上同一组问题。
AI 协作复盘
- AI 帮了什么：通读整套合批插件与状态机源码、把散在多个文件里的流程串成一条端到端主线、把每个技术点（三态分析、两阶段装箱、UV 烧录、伽马链路、先烘后精修、显式 mip）对着代码讲到实现级、并整理成这篇结构化技术文。
- 哪里需要人补位：真机收益数字（draw call、显存）、近景质量取舍、移动端 RTC 硬门槛这类产品级权衡，源码里读不出来，靠工程实测和平台经验拍板；文章的取舍口径（讲流程/选型/细节、不讲迁移踩坑）也由人定向。
- 怎么协作：AI 负责”把代码里发生的事讲准、讲全”，人负责”决定哪些值得讲、以及背后的产品判断”——技术骨架交给 AI 通读整理，价值判断留给人。AI 尤其适合跨文件的信息整合（把散在多个文件里的调用链拼成一条主线）；但一旦涉及性能收益数字和平台约束，仍要靠工程实测来验证，不能只凭读码下结论。
